磁環電感選型注意哪些事項

編輯：谷景電子

我們?cè)谶x擇電感時，針對不同的電路板要選擇不同的電感，同時也要看一下電感在電路中的作用是什么，只有這樣我們才能在眾多電感類型中預選出想要的電感。那么當電路中需要使用磁環電感時需要注意哪些？今天我們就來一起學習一下磁環電感選型注意事項。

我們也都知道電感選型對一個方案進程的重要性，在方案中如果電感選型出現問題會嚴重耽誤工期，浪費人力，資金等造成重大損失。磁環電感在選型時要注意以下幾點：

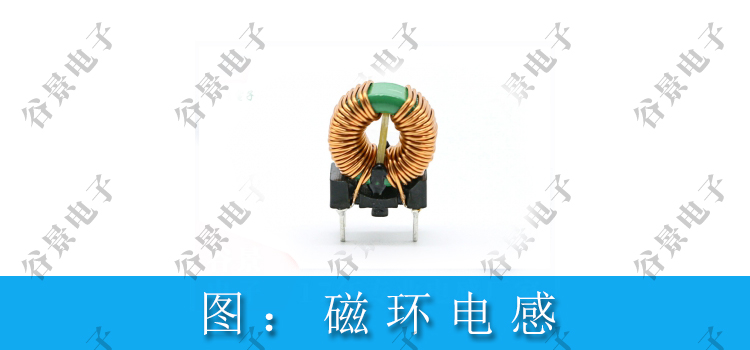

1、磁環電感的內徑往往要比自己的線徑大一點，這樣才不會對電路板線材造成傷害。

2、我們?cè)谶x磁環電感還要知道它在電路中的作用是什么，就是在電路中要抗哪些雜波，是高頻呢還是低頻的，因?yàn)檫@關于它重要組成部分的選擇——磁芯。磁環電感磁芯主要有兩種錳芯和鎳芯。鎳芯抗干擾磁環是屬于高頻抗干擾，它的磁導率一般從幾十到一千左右，它的磁導率較低，在高頻工作下?lián)p耗很小，能在頻率較高的短波中工作，錳芯磁環電感則與鎳芯相反，這兩種磁芯的選擇都要客戶根據磁環電感的實際應用來進行選擇。

3、磁環電感的選擇還有一個重要的因素——線徑，線徑的大小要根據磁環電感的實際電流進行決定。

總之，磁環電感在選擇時如安裝的空間允許的情況下，盡量選擇長度長，外徑大，內徑貼合連接線，這樣抗干擾的性能會更強。

在對電路中的磁環電感選型時如果沒有選對，或是在安裝時沒有安裝好，磁環電感就起不到應有的抗干擾作用，從而造成設備損壞的嚴重后果。所以對癥下藥準確的使用磁環電感的要點有尺寸適當、適合電路中濾波的需求、電流合適。

看了本篇文章你是否對磁環電感的選型有了更深的了解？相信以后關于磁環電感的選型不會在迷茫。歡迎關注我們。
