貼片電感和貼片磁珠之間的區別

編輯：谷景電子

我們都知道貼片電感具有體積小、品質高、高儲能、低電阻的特點，近年來在市場上的使用越來越多，而貼片磁珠我相信對電感行業不了解的小伙伴很多人都沒有聽到過這個類型的電感。今天我們就來了解一下貼片電感和貼片磁珠之間存在的區別。

我們先來簡單認識一下貼片電感和貼片磁珠的特性

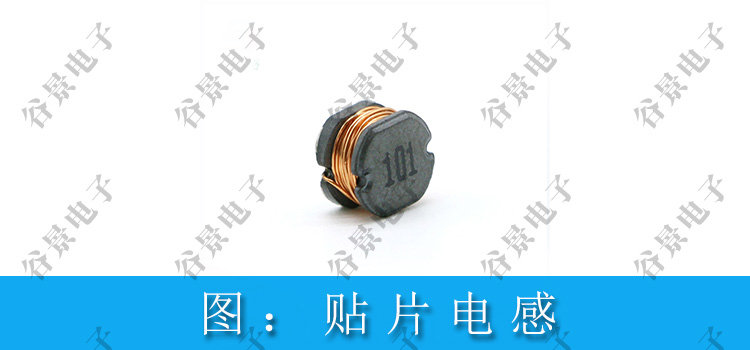

貼片電感的特性：

1. 相對體積小，更適合未來板子空間越來越小的設計要求；
2.適合全自動化生產
3.編帶盤裝

4.電流大

貼片磁珠的特性：

 1.貼片磁珠是一種抗干擾元件，價格低，在濾除高頻噪聲方面效果顯著

2.磁珠的主要原料為鐵氧體，高頻損耗大，具有很高的導磁率

 貼片電感主要應用在電腦顯示卡，筆記本電腦，程序設計，以及轉換器上。

 而貼片磁珠可以廣泛應用心思高頻開關電源、錄像機、電子測量儀器等對噪聲要求非常嚴格的電路中。

在電路中是使用貼片磁珠還是貼片電感主要還在于它的應用。在諧振電路中需要使用貼片電感。而需要消除不需要的EMI噪聲時，則使用貼片磁珠。

接下來我們一起了解一下這兩者之間的差別： 貼片電感作為一個高阻抗的無功元件，在電路中并不消耗能量，在阻止高頻信號的流通的同時，會將其反射回干擾源。而貼片磁珠本身是一個軟磁鐵氧體磁芯，在電路頻率較低時，作用基本類似于貼片電感；但在更高的頻率干擾，貼片磁珠等效為耗損電阻，將高頻干擾轉化為熱量形式消耗，而不是和貼片電感一樣反射回干擾源，這就是它們之間本質的區別，這也是為什么貼片磁電感的單位是H，而貼片磁珠的單位是Ω。

關于貼片電感和貼片磁珠的區別就介紹的這里，歡迎大家留言評論。
